1. �(fēng)機盤�機組分類:
按結�(gòu)可分為臥式、立�、掛壁式和吸頂式�
按安裝方式可分為開放式和隱藏式兩種�
按冷卻方式可分為單冷、冷、溫兩用�
其中臥式隱藏式應與風�、風口配套使�。風機盤管機組雖然種類繁多,但其�(jié)�(gòu)、功能和原理基本相同�

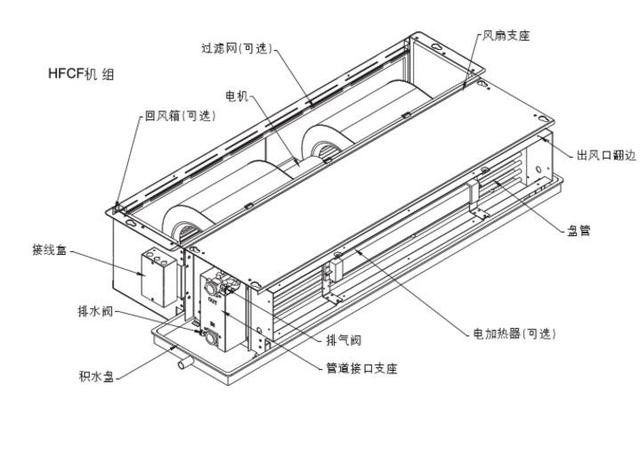

2. �(fēng)機盤管結�(gòu):
�(fēng)機盤管主要材�:�(lán)色親水臥式冷卻器�
防滴漏凝�(jié)水盤:
0.95厚銅�:
3.�(fēng)機盤管機組裝配的全過�
一、儀表冷卻器的安�
1. 將電表冷卻器托盤放在電線本體�,檢查電表冷卻器是否有缺��
2. 將表面冷卻器固定在托盤上,并注意在此期間無翅片變�(zhì)、翅片過�、表面有灰白色物體等不良�(xiàn)��
3. 安裝上蓋和風扇固定板保溫
上蓋板采用黑色海綿保�。絕緣效果良好。應注意粘貼到位,無褶皺、漏�、歪斜等�(xiàn)�。最后,在風機的固定板上附加一個海綿板�
�、電機安�
首先檢查電機是否有斷線等影響接觸的問�,然后確�(rèn)合格,安裝電��
四、風機加�
首先檢查�(fēng)機的�(fēng)機是否有凹凸變形。檢查合格后,將�(fēng)機與電機安裝在一起。在此期�,我們必須注意風力發電機不要安裝倒車�
5. 安裝�(fēng)機和電機
首先檢查�(fēng)機軸和電機軸是否到位,然后將�(fēng)機和電機固定在一��
6. 安裝冷凝鍋和上蓋
首先將儀表冷卻器放入冷凝塔內,然后連接固定,最后蓋上蓋板�
7. 固定�(fēng)機裝�
首先,注意電機導線必須放在電機元件間隙下方,以防止導線損壞和泄漏事故。然后用氣動槍固定電機總�、上蓋板和托��
8. 接線圖和排氣�
附接線圖�,一定要注意牢固美觀,無褶皺。然后將排氣管插入排氣閥�(nèi),注意排氣口朝下�
9. 安裝固定布線及安全試�
10. 固定接線排及安全試驗
11. 固定布線�
12. 裝袋、封�
目前�(fēng)機盤管機組常用接線方式如�:
�(fēng)機盤管機組溫控器接線:
1. 零線,2。火�,3。優�(zhì)�4。中間級,5。低品位,6。打開閥門,7。關閉閥�
無閥�(fēng)機盤管機組接線原�:
按圖連接�1號線至零��2號線至點��3號線至高檔,4號線至中��5號線至防蝕,將每條線插入端口,用螺絲刀順時針擰��
雙線閥系�(tǒng)�(fēng)機盤管接線原�:
按圖連接:1號線�0號線�2號線至點火線�3號線至高檔線�4號線至中檔線�5號線至電阻線�6號線至開啟閥門,將每條線插入端�,用螺絲刀順時針擰��
三線閥風機盤管機組接線原�:
按圖連接�1號線至零��2號線至點��3號線至高檔,4號線至中��5號線至防噴器�6號線至開啟閥門�7號線至關閉閥門,將每條線插入端�,用螺絲刀順時針擰��
雙線電動雙截止閥:
�(zhí)行機�(gòu)為雙線式,零連接和開閥管�,無固定連接,可任意連接到這兩條管路上。更換時�(guān)閉溫控面��
閥體是一個有方向的截止閥。當與水管連接�,應注意水流方向是否與閥門方向一致,否則制冷能力是否下降�
三線電動雙向球閥:
�(zhí)行機�(gòu)為三線式,接線方式為:棕線與供電線連接,黑線與供電零線連接,藍線與閥門線連接。嚴格執�,不接受錯誤。更換風機盤管時,必須切斷風機盤管電�,溫度控制面板不能關閉,以免觸電。閥體是球閥,理論上沒有方向�
這種恒溫器用電動閥門接線柱的確定方法:
下列恒溫器電動閥門端子不標示閥門的啟�,但只標示閥門1和閥門2,通常閥門1是啟閉閥,閥門2是關閉閥�
如果你不確定,你可以首先連接火線和零�,打開�,然后�(guān)閉面板或非冷卻模式下,使用鋼筆測量連接閥門1�2的帖�,�(guān)掉閥門�,打開閥門�,或在制冷模式�,打開閥門電和電關掉閥門�
