組合式空�(diào)機組的工作流�
顧名思義,組合式空調機組不是一個綜合的空氣處理機組,而是一個空氣處理機組,根據需要組合在幾個功能部分中。用于舒適空�(diào)的組合空�(diào)裝置如圖4-26所示。通常采用的功能部分是基本組合單元,例如空氣混�,過濾(細分為若干段,例如粗過濾和中效過濾),表面冷卻器,鼓�(fēng)機和�(fēng)扇。它具有與一個水平風扇盤單元相同的功能,包括(如�4-27所示)�

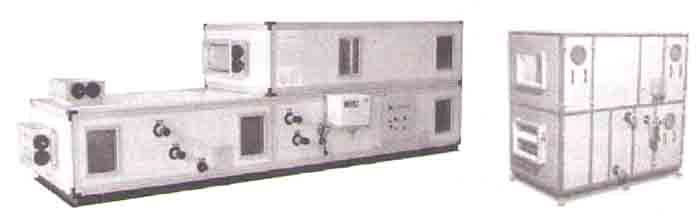

�4-26 組合式空�(diào)機組外觀�

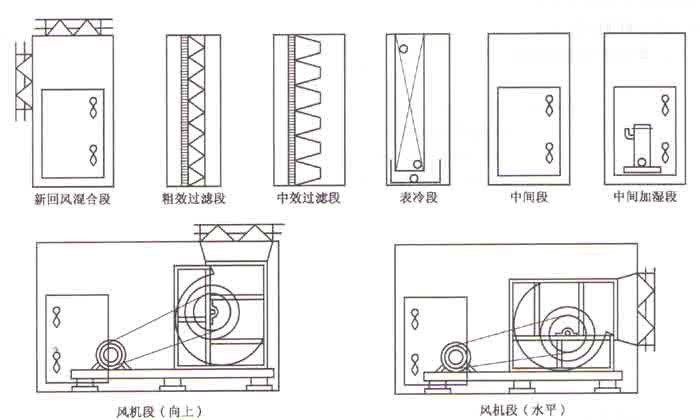

�4-27 組合式空�(diào)機組�(jié)�(gòu)分解�
二次回風系統組合式空氣處理機組的工作流程如圖4-28所示�

1—新�(fēng)��2—混合室法蘭��3�12—回�(fēng)��4�11—混合室�5—過濾器�6�9�15—中間室�
7�13—混合閥�8—一次加熱器�10—噴水室�14—二次加熱室�16—風機接管;17—加熱器支架�18—三角支�
�4-28 組合式空氣調節機組(二次回�(fēng)式)
新風通過新的�(fēng)閥(1)進入空調箱,并與來自房間和后院(4)的單一�(fēng)混合� 之后,通過過濾器(5)除去灰塵和污垢,再次通過加熱器(8)加�,進入噴泉室(0)� 在噴泉室�0)中進行熱和濕氣處理,降低溫度并除濕,然后再次與�(fēng)混合� 混合空氣通過二級加熱器(4)加熱到指定的空氣流動狀�(tài)�� 通過鼓風機安裝在�(fēng)道中的消音器降低了噪音并最終被帶入房間�
從房間排出的空氣是一個系�(tǒng),通過安裝在風管中的消音器降低噪音,并用風扇排出部分空�。其余的用作�(fēng)。通過回流閥(3�12)的打開來控制回流空氣流量和回流空氣��

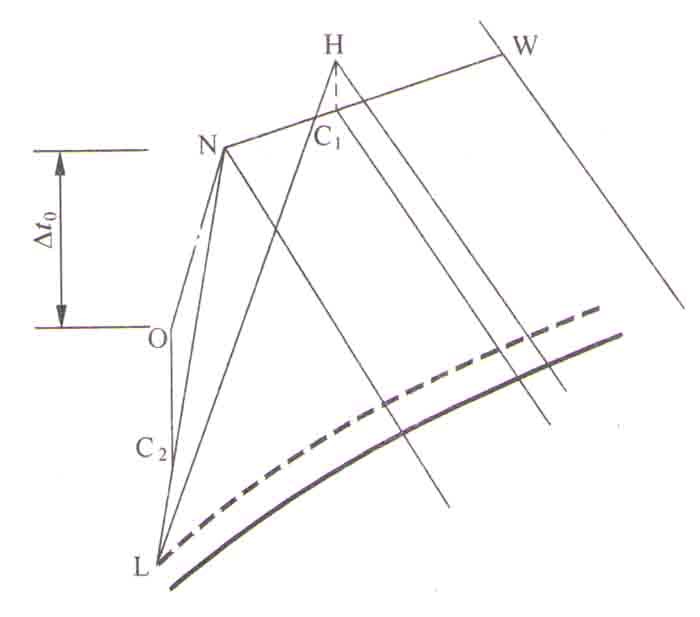

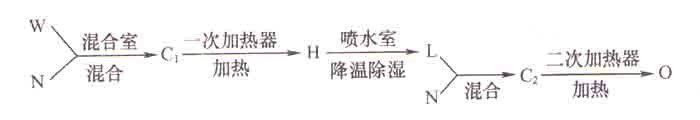

上述空氣處理程序顯示在火焰和濕度圖中(如�4-29所示)。夏季室外空氣為w,空氣循�(huán)空氣為N,兩�(fēng)混合的條件為C1。之后,通過加熱器等將其加濕至H并進入噴泉�,降低溫度并除濕,然后達到機器的露點L,與�(fēng)混合后的空氣條件�?yōu)� 2�。用二級加熱器加熱到O點后,立即送風。此�,氣流的溫度差為Δto,其表示如下�

全功能系�(tǒng)的組合在空調機的實際�(yīng)用中并不�。選擇時,根�(jù)施工需要和�(yè)主的要求,只需要選擇其中必要功能的一部分�
